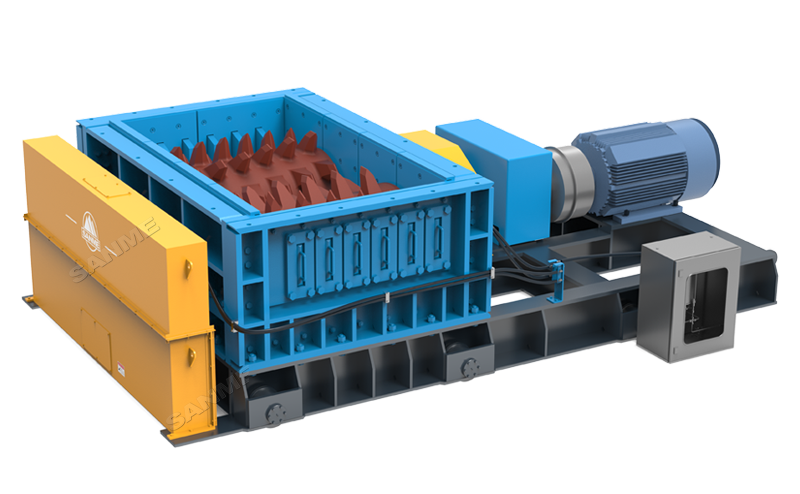

SMTR系列齿辊筛分破碎机是利用拉力、剪切力对物料进行破碎的全新结构破碎机。具有破碎和筛分的双重作用。设备主要采用特殊耐磨齿辊旋转对物料进行劈裂破碎（传统齿辊破碎机采用低速挤压破碎）、处理能力大，超粒少。本机主要由电机、液力耦合器、减速器、齿轮联轴器、破碎机主体等组成，核心部分是破碎机主体。现在多采用双电机驱动，该类型破碎机维修方便、不存在稀油润滑，不会漏油。也可调整齿辊中心距，保证出料粒度不超粒。SMTR系列齿辊筛分破碎机适用于煤炭、冶金、矿山等行业，更适用于大型煤矿或选煤厂原煤（含矸石）的破碎，本机的诞生完全取代了我国现有的齿辊式破碎机，具有效率高、寿命长、全密封、噪音低、过粉碎性小、出料粒度比较均匀等特点。
进料粒度：0-1500mm
生产能力：70-15000t/h
应用领域：煤炭，金属、非金属矿山，水泥，陶瓷，建材。
适用物料：露天矿表层岩石, 煤矿、煤矸石、焦炭、粘土、石灰石、花岗岩、铜矿、金矿、镍矿、铁矿等; 石膏、滑石、硅灰石、高岭土、橡胶等矿物。
设备结构紧凑，体积小
由于 SMTR系列齿辊筛分破碎机破碎相同的物料所需的作用力与传统破碎机相比要小的多，因此其机架、传动零件结构简单，彻底克服了传统破碎机的机架笨重、传动机构复杂所带来的安装、搬运、维护不便等困难。
SMTR系列齿辊筛分破碎机具有的高度低，重量小的优点非常适合于地下和移动作业，以及对旧有破碎系统的扩产改造。
运转平稳、噪音低
由于 SMTR系列齿辊筛分破碎机依靠作用在两个齿辊上的剪切力破碎物料，其反作用力作用于机架上形成内力，因此除设备自身的重力外，对基础的附加动负荷仅为物料破碎时产生的不平衡的冲击力和低速旋转的破碎轴的动不平衡产生的离心力，事实上，这两种力在SMTR系列齿辊筛分破碎机上可以说极�。虼酥С衅扑榛幕∷惺艿母郊佣汉煞浅Ｐ�。
SMTR系列齿辊筛分破碎机齿辊的转速相对较低，由破碎轴的动不平衡产生的对破碎轴轴承的附加动载荷与反击式破碎机和锤式相比很低，因此轴承的寿命和轴的疲劳寿命大大提高。而且，由于滚齿式破碎机的转速相对较低，其机械振动状况明显优于反击式破碎机。其噪音值大大降低。
有效控制输出粒度，有效降低过粉碎
物料经破碎齿第一次破碎及第二次破碎后，经破碎机齿与齿之间以及破碎齿与侧梳齿之间排出，产品的粒度受此间隙的控制，不会排出过大粒度的矿石。
在破碎过程中，小于输出粒度的物料进入破碎机后将不再进一步破碎，而是直接被排出，只有大于合格粒级的物料才被进一步破碎。由于其显示出的良好筛分作用和粒度控制功能， SMTR系列齿辊筛分破碎机又被称为“破碎筛分机”，这尤其对控制煤炭的过粉碎具有特殊的意义。
在物料破碎过程中， SMTR系列齿辊筛分破碎机的破碎方式为剪切破碎，其所需的作用力较小，再加上其仅破碎需要破碎的矿石，因此所消耗的能耗较低。
SMTR系列齿辊筛分破碎机磨损小的原因是在辊齿之间允许小尺寸物料直接穿过机器落下，自转速度小、产出高，这就大大减少了磨损。
功能完善，故障排除时间短
SMTR系列齿辊筛分破碎机除了具有液力偶合器消除冲击负荷的保护功能外，还有一级自动失速保护，其保护原理为：
当有不可破碎的物料进入破碎腔内时，破碎轴停止转动，失速保护装置拾取停止信号后给主电机接触器发送信号使主电机在设定的很短时间内停机。此时给料系统停止给料。然后手动反转电机使破碎轴反向旋转，破碎机内的物料被破碎后排出，停车后将异物清除，然后正常运转破碎机。
SMTR系列齿辊筛分破碎机其有体积小、重量轻、操作维护方便、生产能力大、过载保护可靠的特点。
SMTR系列齿辊筛分破碎机是利用拉力、剪切力对物料进行破碎的全新结构破碎机。具有破碎和筛分的双重作用。基本原理是在两个相对转动的轴上安装有破碎齿，电机通过液力耦合器、减速机，驱动主动齿辊，主动齿辊和被动齿辊通过齿轮传动，两齿辊相对运动，利用辊筒上的高合金耐磨齿对物料进行破碎。该设备包含三个独特的破碎筛分技术：三段破碎过程、旋转筛分、深度螺旋布齿。
|
型号 |
中心距（mm） |
入料粒度（mm） |
排料粒度（mm） |
处理量（t/h） |
电机功率（KW） |
|
SMTR0508C |
500 |
≤500 |
≤100-150 |
70-150 |
45-55 |
|
SMTR0512C |
100-280 |
90-110 |
|||
|
SMTR0516C |
150-420 |
110-132 |
|||
|
SMTR0520C |
200-620 |
132-160 |
|||
|
SMTR0508M |
≤250 |
≤50-80 |
120-200 |
55-75 |
|
|
SMTR0512M |
160-300 |
90-110 |
|||
|
SMTR0516M |
220-400 |
110-132 |
|||
|
SMTR0520M |
260-500 |
132-160 |
|||
|
SMTR0508F |
≤150 |
≤30 |
60-90 |
55-75 |
|
|
SMTR0512F |
80-120 |
90-110 |
|||
|
SMTR0516F |
120-250 |
110-132 |
|||
|
SMTR0520F |
220-300 |
132-160 |
|||
|
SMTR0715C |
625 |
≤800 |
≤175-300 |
400-800 |
132-160 |
|
SMTR0720C |
800-1300 |
160-200 |
|||
|
SMTR0730C |
1200-2500 |
250-280 |
|||
|
SMTR0715M |
≤300 |
≤60-100 |
250-600 |
2X（75-90） |
|
|
SMTR0720M |
400-1000 |
2X（110-160） |
|||
|
SMTR0730M |
800-1500 |
2X（160-220） |
|||
|
SMTR0715F |
≤200 |
≤30 |
160-400 |
2X90 |
|
|
SMTR0720F |
250-700 |
2X132 |
|||
|
SMTR0730F |
450-1000 |
2X200 |
|||
|
SMTR0915C |
750 |
≤800 |
≤175-300 |
500-1500 |
160-200 |
|
SMTR0920C |
700-2500 |
200-250 |
|||
|
SMTR0930C |
1200-3500 |
250-355 |
|||
|
SMTR0815M |
≤350 |
≤80 |
300-800 |
2X（90-160） |
|
|
SMTR0820M |
500-1300 |
2X（132-200） |
|||
|
SMTR0830M |
1000-1800 |
2X（160-280） |
|||
|
SMTR1215C |
1000 |
≤1000 |
≤200-300 |
1000-2000 |
2X（160-200） |
|
SMTR1220C |
2000-3000 |
2X（160-250） |
|||
|
SMTR1230C |
3000-4500 |
2X（200-315） |
|||
|
SMTR1420C |
1300 |
≤1300 |
≤200-350 |
4000-5000 |
2X（200-280） |
|
SMTR1428C |
6000-7500 |
2X（250-400） |
|||
|
SMTR1436C |
9000-10000 |
2X（280-630） |
|||
|
SMTR1520C |
1500 |
≤1500 |
≤250-400 |
6000-7000 |
355-630 |
|
SMTR1530C |
8000-9500 |
560-1120 |
|||
|
SMTR1540C |
13000-15000 |
800-1400 |
注：
所列设备生产能力是基于中等硬度岩石的瞬时取样测定结果。以上数据仅供参考，具体项目的设备选型请联系威廉希尔williamhill的工程师。
